АРБИТР.РКУ

АРБИТР.РКУ – распределенный контроллер управления, который представляет собой классическую систему класса РСУ в компактном корпусе традиционных ПЛК.

Система предназначена для автоматизации объектов среднего размера.

Высокопроизводительный процессор, модульная система, компактные размеры, открытые промышленные стандарты и общая системная платформа обеспечивают не только высокую производительность продукта, но и высокую надежность, простоту использования и открытость.

Система АРБИТР.РКУ включает в себя программное и аппаратное обеспечение для формирования полноценной системы управления.

Отправить запрос

Пройти обучение по программе «Создание автоматизированных систем управления на базе ИСУБ «АРБИТР».

Категория:

Описание

АРБИТР.РКУ – решение класса РСУ в форм-факторе модульных ПЛК. Мощный процессор, компактные размеры с монтажом на DIN-рейку, поддержка резервирования ЦПУ, обеспечение горячей замены элементов системы составляют необходимую основу для надежных, масштабируемых, удобных в эксплуатации систем АСУТП и локальных систем управления, к которым не предъявляются требования по резервированию модулей ввода / вывода.

Ключевые особенности АРБИТР.РКУ:

  • Резервирование ЦПУ (горячий резерв, время переключения не более 5 мс)
  • Дублированные блоки питания и коммуникационные модули
  • До 4 608 сигналов на один ПЛК
  • Горячая прогрузка алгоритмов без останова техпроцесса
  • Поддержка Modbus TCP / RTU, CANopen
  • Онлайн внесение изменений в ПО в процессе конфигурирования и загрузки
  • Поддержка виртуального контроллера для автономной эмуляции и тестирования
  • Кросплатформенное ПО инженерной и операторской станций, совместимое с AltLinux и Windows.

Простота использования

  • Модульная и компактная конструкция: экономия места при установке.
  • Съемный клеммник: все провода скрыты под крышкой, простая замена и красивая проводка.
  • Модули поддерживают горячую замену: нет необходимости отключать питание для замены модуля, удобное обслуживание.
  • Программное обеспечение для программирования соответствует стандарту ГОСТ Р МЭК 61131-3 и удобно для программирования.
  • Небольшой форм-фактор, простая установка и гибкая конфигурация.

Структура системы АРБИТР.РКУ

Модуль центрального процессора

  • Ядро системы для выполнения пользовательских программ, обработки локальных и удаленных данных, управления распределенными устройствами ввода / вывода по шине.
  • Встроенные протоколы Modbus, CAN и Ethernet.
  • Слот для карты памяти SD и гнездо для резервного аккумулятора.

Модуль ввода / вывода

  • Для обработки сигналов DI/DO и AI/AO.
  • Различные типы модулей ввода / вывода для различного применения.

Интерфейсные модули

  • Для локального, удаленного расширения системы и соединения с системами третьих поставщиков.
  • Поддержка протоколов TCP/IP, Modbus, CAN.

Технологии резервирования в АРБИТР.РКУ

ЦПУ поддерживают функцию резервирования и устанавливаются на резервированные объединительные платы ЦП. После включения ЦПУ автоматически настраивается на «ведущий» и «ведомый» (резервный) режимы работы. «Ведущий» и «ведомый» ЦПУ выполняют пользовательские программы синхронно: «ведущий» процессор управляет, а «ведомый» находится в режиме горячего резервирования. Если «ведущий» процессор выходит из строя, «ведомый» автоматически переключается на роль главного процессора для обеспечения стабильной работы системы.

Резервирование Ethernet

  • На модуле ЦПУ находятся интерфейсные разъемы Ethernet.
  • Используется стандартный интерфейс RJ45 10/100Мбит.

Резервирование шины данных

  • Модуль ЦПУ имеет встроенный резервированный интерфейс шины задней панели (рэка), который подключен к каждому модулю и является интерфейсом связи между ЦПУ и модулями ввода / вывода.
  • Модуль ЦПУ имеет встроенный резервированный коммуникационный интерфейс расширения, который служит интерфейсом связи между ЦПУ и модулями удаленного ввода / вывода.

Характеристики модулей АРБИТР.РКУ

Модуль ЦПУ

  • Высокая производительность, низкое энергопотребление.
  • Двойная отказоустойчивость, безопасность и надежность.
  • Модульная структура.
  • Распределенная синхронизация времени.
  • Поддерживает кэширование до 20000 последовательных событий.
  • Безопасное и надежное хранение больших объемов данных.
  • Поддерживает непрерывный контроль, последовательный контроль и пакетный контроль.
  • Поддержка виртуального контроллера, автономная эмуляция и управление отладкой.
  • Полная поддержка онлайн обновления программного обеспечения без остановки технологического процесса (горячая прогрузка).
  • До 30 узлов ModBus TCP/RTU на контроллер.
  • Возможность использования ЦПУ в НЕ резервированном варианте.
Технические характеристики
Источник питания Два резервированных ввода, номинал DC24V
Стандартное энергопотребление <6,5 Вт
Процессор ARM 1,5 ГГц
ОЗУ 1 Gb
FLASH 16 МБ
NVRAM 128 КБ
SD-карта До 512 МБ, промышленный класс
Сетевая организация «Звезда», «Кольцо» или гибридная сеть
Физический уровень сети eNet, 10/100/1000 Мбит
Загрузка сети управления <10% (при 200.000 точек/сек)
Количество модулей на контроллер Количество ветвей модуля контроллера: 4 ветви

Количество ветвей коммуникационного модуля: 3 ветви

Количество модулей ввода-вывода на ветку: 16

Общее количество модулей Локальные: до 64 модулей; Удаленные: до 576 модулей;
Физический уровень связи среднего уровня Высокоскоростная промышленная полевая шина, до 5 Мбит/с
Физический уровень связи с верхним уровнем IEEE 802.3u, 100Mbps
Резервирование Источник питания: двойное резервирование;

Контроллеры: устойчивость к критическим нагрузкам, двойная аппаратная отказоустойчивость;

Сеть управления: параллельная работа с резервированием;

Сеть ввода-вывода: параллельная работа с резервированием;

Время переключения контроллера: < 2 мс.

Вес 270г
Размер 108,1 мм * 50,0 мм * 120,2 мм

Аналоговые модули ввода/вывода

  • AI – 8/6 каналов; RTD/TC – 8 каналов.
  • Поканальная гальваничсекая развязка.
  • Каждый канал поддерживает двух- или четырехпроводную схему подключения.
  • Обнаружение разомкнутой цепи канала (4~20 мА).
  • Модуль имеет функцию защиты от перегрузки по току при коротком замыкании или при подаче высокого напряжения на входные клеммы.
  • Возможность настроить параметры сигнала.
  • Обнаружение пересечения каналов.
  • Диагностика на уровне модуля и на уровне канала.
  • Мониторинг рабочей температуры основных компонентов внутри модуля.
Технические характеристики
Источник питания Питание модуля 24В±10 %;

Питание трансмиттера 24В±10 %

Потребляемая мощность модуля <2 Вт
Длина кабеля до 500 м
Форма проводки Готовое кабельное соединение DB Провод 0,2-1,0 мм2
Количество каналов 8 8
Гальваническая развязка (канал и система) 1000 В постоянного тока
Коэффициент подавления синфазных помех >120 дБ
Время обновления данных 50 мс
Предел основной погрешности ±0,1 %
Вес 160г 160г
Размер 120,1 мм * 24,9 мм * 108,0 мм

Дискретные модули ввода / вывода

  • DI/DO 16 каналов.
  • Сигналы сухого контакта и NP/PN.
  • Каналы 15 и 16 поддерживают функцию подсчета.
  • Поддержка функции SOE, настраиваемый режим запуска сигнала SOE;
  • Возможность подключения прямой нагрузки до 2А / 220 VAC.
  • Онлайн-мониторинг мощности запросов.
  • Поддержка расширения ширины импульса входных синусоидальных импульсов.
  • Настраиваемые параметры модуля.
  • Диагностика на уровне канала и модуля.
  • Мониторинг рабочей температуры основных компонентов внутри модуля.
Технические характеристики
Источник питания Питание модуля 24В±10%,
Потребляемая мощность модуля <2 Вт
Длина кабеля до 500 м
Форма проводки Готовое кабельное соединение DB 0,2~1,0 мм 2
Количество каналов 16 16
Сигнал 0 Входное напряжение/сопротивление: отключение канала: от 11 до 24 В; входной ток: 0~0,2 мА
Сигнал 1 Входное напряжение\сопротивление: отключение канала: от 0 до 5 В, входной ток: 3~5 мА
Переход между сигналом «1» и сигналом «0» Аппаратная задержка: 0,1 мс

Программная задержка: 4 мс

Частота входного сигнала D < 125 Гц (сухой контакт, затвор OC)
Гальваническая развязка

(канал и система)

1000 В постоянного тока
Разрешение SOE <0,2 мс
Максимальное число хранения записей SOE 240 шт.
Вес 150г 150г
Размер 120,1 мм * 24,9 мм * 108,0 мм

Системное ПО АРБИТР.РКУ

Все необходимые инженерные инструменты

ПО инженерной станции – ARBITR.DS – предоставляет все необходимые инструменты для комфортной работы команды инженеров АСУТП.

— интуитивно понятный визуальный (WYSIWYG) редактор структуры системы, стратегий управления, алгоритмов и режимов работы на русском, английском и китайском языке;

— исчерпывающая библиотека готовых функциональных блоков, графических объектов для быстрой реализации алгоритмов управления и разработки интерфейса станций операторов;

— инструменты массового редактирования для возможности создания и замены большого количества параметров, например, тегов, уставок, единиц измерения.

— широкие инструменты поиска, включая поиск тегов, мест их использования, форсированных выходов и т.п.

— возможности импорта / экспорта проектных данных в удобном формате: PDF, SWG, XML, CSV, XLS

Функциональный интерфейс станции оператора

ПО операторской станции обеспечивает эргономичный интерфейс для контроля и управления процессом в режиме реального времени.

— большая библиотека настраиваемых статических и динамических элементов мнемосхем;

— мгновенное (100 мс) обновление и время отклика элементов мнемосхем;

— возможность многозадачной работы на одном или нескольких мониторах;

— поддержка всех стандартных функций операционных систем Windows и Linux, включая многооконный интерфейс, изменение размера, перемещение и сворачивание окон;

— функциональный интерфейс анализа трендов архивных данных и данных реального времени: настройка типов кривых, представлений, источников данных, времени и интервалов, цветов, шрифта, легенды и т.п.



Документация

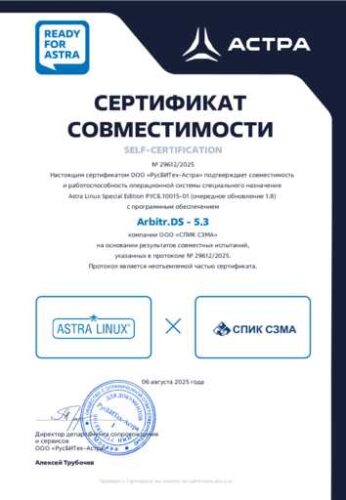

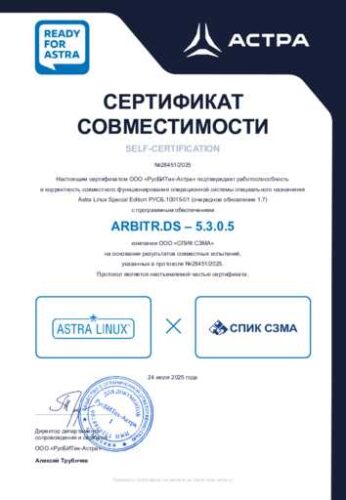

Сертификация
