АРБИТР.ПАЗ

Система противоаварийной защиты АРБИТР.ПАЗ контролирует состояние производственного процесса и, в случае возникновения опасности аварии, принимает меры для ее предотвращения, защищая производство от возможного причинения вреда людям, оборудованию, окружающей среде и / или уменьшая потери, вызванные последствиями аварии.

АРБИТР.ПАЗ подходит для систем обеспечения безопасности с требуемым уровнем полноты безопасности SIL3 в соответствии с ГОСТ Р МЭК 61508, а также отвечает требованиям международного стандарта IEC 61508.

АРБИТР.ПАЗ может использоваться для систем обеспечения безопасности при управлении технологическими процессами в перерабатывающей промышленности, например:

  • Система аварийного отключения (ESD)
  • Система обнаружения пожара и контроля загазованности (F&GS)
  • Система управления горелкой (BMS)

Скачать брошюру Система противоаварийной защиты АРБИТР.ПАЗ

Отправить запрос

Пройти обучение по программе «Создание автоматизированных систем управления на базе ИСУБ «АРБИТР».

Категория:

Описание

Система противоаварийной защиты АРБИТР.ПАЗ контролирует состояние производственного процесса и, в случае возникновения опасности аварии, принимает меры для ее предотвращения, защищая производство от возможного причинения вреда людям, оборудованию, окружающей среде и / или уменьшая потери, вызванные последствиями аварии.

АРБИТР.ПАЗ подходит для систем обеспечения безопасности с требуемым уровнем полноты безопасности SIL3 в соответствии с ГОСТ Р МЭК 61508, а также отвечает требованиям международного стандарта IEC 61508.

АРБИТР.ПАЗ может использоваться  для систем обеспечения безопасности при управлении технологическими процессами в перерабатывающей промышленности, например:

  • Система аварийного отключения (ESD).
  • Система обнаружения пожара и контроля загазованности (F&GS).
  • Система управления горелкой (BMS).

Система использует тройную структуру внутренней безопасности, которая отражена в цепи безопасности, включающей модуль ввода, контроллер и модуль вывода. Данные между контроллерами и модулем ввода / вывода передаются по безопасной шине связи. Шина связи между коммуникационными модулями и модулями ввода / вывода может быть сконфигурирована с резервированием, что упрощает техническое обслуживание и повышает доступность системы.

Система АРБИТР.ПАЗ состоит из контроллерного оборудования, АРМ Оператора / Инженера и сетевого оборудования. Контроллер состоит из модуля ЦПУ, модулей ввода / вывода, модуля питания и соответствующих терминальных платах. Контроллер обладает характеристиками высокой надежности, высокой доступности, высокой безопасности и высокой адаптивности.

Состав системы

Классификация Описание Модель

Программное обеспечение

Инженерное программное обеспечение Программное обеспечение для настройки схем управления SafetyPro
Диагностическое программное обеспечение KSVIew

Аппаратное обеспечение

Контроллер Модуль ЦПУ KT610A
32-канальный дискретный модуль ввода KT631A
32-канальный дискретный модуль вывода KT632A
32-канальный аналоговый модуль ввода KT633A
32-канальная клеммная колодка дискретных входов KT641A
32-канальный дискретных выход на плате (тип DB25) KT642A-DB
32-канальная клеммная колодка дискретных выхода KT642A
32-канальная клеммная колодка аналоговых входов KT643A
8-канальный выходной релейный блок KT642A_TR
Комплект кабеля дискретного ввода KT641A_NO
Комплект кабеля дискретного ввода KT641A_NC
Коммуникационный модуль Сетевой коммуникационный модуль KT620A
Шасси и вспомогательные компоненты Основное «шасси» KT600A
«Шасси» расширения KT600B
Модуль управления питанием системы KT603A
Модуль управления системным режимом KT604A
Заглушка пустого слота системного модуля ввода / /вывода KT601A
Сборный кабель ввода / вывода KT673-1.5
Сборный кабель ввода / вывода KT673-5.0



       Особенности АРБИТР.ПАЗ

  • Гибкие решения для системной интеграции.
  • Интегрированное решение может быть легко подключено к системе АРБИТР.РСУ для реализации взаимосвязи и получении информации о процессе, информации об оборудовании и информации о сигналах тревоги. При интеграции со сторонней РСУ возможно гибко реализовать обмен данными через протоколы Modbus RTU и TCP.
  • Лучший баланс между безопасностью и удобством использования.
  • Каждый модуль функции безопасности АРБИТР.ПАЗ имеет аппаратную диагностику, диагностику программного обеспечения, диагностику инженерных приложений и т. д. Конструкция модульной архитектуры с резервированием, однородное восстановление после отказа жесткого механизма и восстановление выполнения на основе программного обеспечения позволяют добиться быстрого восстановления после случайных сбоев.
  • Модуль ЦПУ поддерживает многоуровневый механизм голосования, который деградирует по схеме 3-2-0.
  • Все модули поддерживают онлайн замену.
  • Низкое энергопотребление в сочетании с конвекционным рассеиванием тепла, без принудительного охлаждения и вентилятора, в сочетании с покрытием G3 позволяют использовать контроллеры АРБИТР.ПАЗ в суровых промышленных условиях.

Аппаратное обеспечение

Аппаратная платформа системы АРБИТР.ПАЗ включает в себя шасси, модуль управления питанием, модуль контроллера, модуль связи, модуль ввода / вывода, вспомогательную клеммную колодку и другие компоненты. Модули в шасси устанавливаются с помощью направляющих. Съемник на передней панели модуля может облегчить вставку и извлечение модуля, а крепежные болты обеспечивают антивибрационные и противоударные характеристики модуля. На внутренние печатные платы всех аппаратных компонентов нанесено покрытие, соответствующее антикоррозионному стандарту уровня G3.

Основное шасси и шасси расширения





Описание
1 Не используется
2 Модуль управления питанием
3 Не используется
4 Ввод питания
5 Интерфейс отладки
6 DIP переключатель выбора IP адреса
7 Коммуникационный интерфейс
8 Терминальные платы модулей ввода / вывода
9 Выбор сопротивления оконечного резистора
10 Модули ввода / вывода





Модуль ЦПУ

KT610A – модуль ЦПУ контроллера АРБИТР.ПАЗ, оснащенный высоконадежным и высокопроизводительным 32-разрядным двухъядерным процессором. Модуль имеет функции внутренней и внешней диагностики. В модуле ЦПУ применяется тройное резервирование на аппаратном уровне модуля, что является эффективным и уменьшает риск сбоя, вызванного любыми причинами.  Модули ЦПУ контроллера могут передаваться на модуль связи в режиме реального времени. Использование блоков не влияет на безопасность и надежность предохранительных функций. Модуль KT610A прошел сертификацию функциональной безопасности на уровень полноты безопасности SIL3. Возможности системы соответствуют SC3

Характеристики

  • Тройная архитектура резервирования на уровне модуля (SIL3, SC3).
  • Режим поэтапной деградации 3-2-0.
  • Поддержка диагностики на уровне модуля.
  • Поддержка протоколов безопасной передачи данных с разделением защищенной и незащищенной информации.
  • Локальное сохранение информации о текущей конфигурации и диагностических параметрах.
  • Поддержка горячей замены и онлайн прогрузки.
Спецификация элемента Параметр
Питание Резервированный источник питания
Номинальное напряжение 24VDC(-15%~+20%)
Номинальная потребляемая мощность ≤8W
Процессор
Цикл сканирования Настраиваемый период,

20 мс, 30 мс, 50 мc, 100 мс, 200 мc

Коммуникационная шина Safety bus, отвечает требованиям IEC61784-3
Количество модулей ввода вывода на один контроллер 32 (512 резервированных сигналов в/в)
Параметры безопасности
Возможности системы SC3
Уровень полноты безопасности SIL3
Диагностическое покрытие ≥90%
Механизм голосования 2oo3D
Режим поэтапной деградации 3-2-0
Модульное резервирование Поддерживается
Горячее подключение Поддерживается
Онлайн замена Поддерживается

Сетевой коммуникационный модуль

KT620A – коммуникационный модуль АРБИТР.ПАЗ, который поддерживает передачу данных в режиме реального времени, синхронизацию времени, загрузку конфигурации и функции передачи данных SOE. KT620A имеет пару резервных интерфейсов Ethernet 10M/100M и интерфейс Modbus RTU. KT620A поддерживает резервирование и горячую замену.

Характеристики

  • Поддержка двойного источника питания.
  • Двусторонняя резервная сеть.
  • Изолированный интерфейс RS485.
  • Возможность настройки параметров связи модуля.
  • Адаптивный сетевой порт 10M/100M.
  • Поддержка ModbusTCP.
  • Поддержка онлайн замены.



Спецификация элемента Параметр
Двойное резервирование Поддерживается
Номинальное напряжение 24VDC(-15%~+20%)
Номинальная потребляемая мощность ≤3W
Электроизоляция 1000V
Встроенный нагрузочный резистор RS485 120 Ω
Скорость передачи данных 2400,4800,9600,19200,38400,57600, 115200bpS
Протоколы ModBus TCP / RTU, SNTP, PPS
Онлайн замена Поддерживается

Модули ввода / вывода и терминальная плата дискретного выходного модуля

Модули ввода / вывода системы АРБИТР.ПАЗ являются 32 канальными модулями, имеют соответствующие терминальные платы для расключения полевых сигналов.

Три типа модулей ввода-вывода:

  • 32 канала AI.
  • 32 Канала DI.
  • 32 канала DO.

Все модули обладают такими характеристиками, как:

  • Одноплатная тройная структура, УПБ до SIL3, SC3.
  • Номинальное напряжение 24 В.
  • Поддержка функции SOE.
  • Возможность независимой настройки каждого параметра канала.
  • Поддержка горячей замены и онлайн замены.



Программное обеспечение для настройки Safety Pro (WINDOWS / LINUX)

Программное обеспечение для настройки SafetyPro разработано на основе ГОСТ Р МЭК 61131 и соответствует требованиям ГОСТ Р МЭК 61508-3.

ПО имеет функции онлайн обновления и горячей прогрузки.

SafetyPro объединяет возможности конфигурации оборудования, логики управления, и переменных и т.д.

ПО поддерживает языки программирования FBD/LD/ST.

Этапы создания проекта:

  1. Разработка проекта: права доступа, пользователи.
  2. Конфигурирование контроллера: IP адреса, Модули D/D.
  3. Задание переменных в соответствии с установленными модулями В/В.
  4. Разработка стратегии управления: FBD, ST, LD.
  5. Компиляция проекта.
  6. Загрузка в контроллер.
  7. Онлайн отладка.

Диагностическое программное обеспечение KSView (WINDOWS / LINUX)

Основные функции:

  • Запись и хранение информации о неисправностях.
  • Запись и хранение информации об изменениях SOE.
  • Одновременный мониторинг нескольких станций.
  • Диагностика состояния компонентов обеспечения безопасности: линии, аналогового соединения, передачи данных и питания.
  • ПО KS View можно объединить со станциями АРБИТР.РСУ и АРБИТР.РКУ









Документация

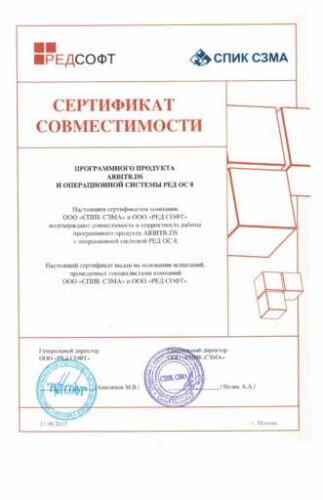

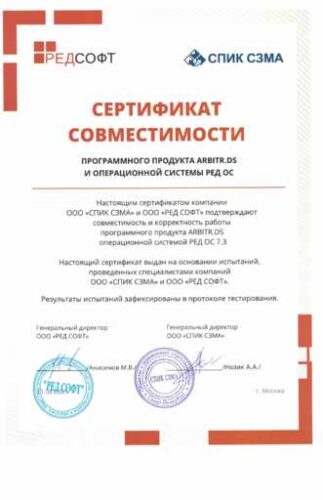

Сертификация
